PFES3D-45 ABS/PLA 3D in vật liệu sợi sợi đơn màu sản xuất máy

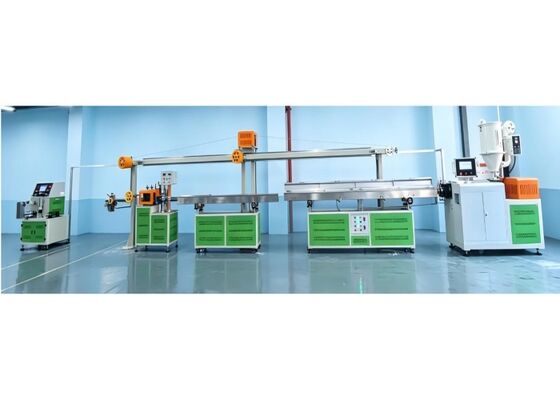

              Dây chuyền sản xuất máy đùn sợi in 3D một màu PFES3D-45 ABS/PLA

      Lĩnh vực ứng dụng: In 3D là công nghệ in mới nhất. Với nhu cầu ngày càng tăng về máy in 3D, sợi in 3D có tiềm năng thị trường lớn và chủ yếu được sử dụng trong máy in 3D. Chúng tôi chủ yếu sản xuất sợi in 3D như ABS, PLA, PETG và TPU, với đường kính từ 1,75 đến 3,0 mm. Dung sai đường kính có thể được kiểm soát trong khoảng ±0,03 mm và tốc độ đùn dao động từ 30 đến 180 mét mỗi phút, đảm bảo sợi được quấn gọn gàng.
Thông số kỹ thuật chính: 2.1 Đường kính trục vít: Ø45 mm 2.2 Tỷ lệ chiều dài/đường kính (L/D): 28:1 2.3 Tốc độ trục vít: 0–100 vòng/phút (điều khiển tốc độ biến tần tự động) 2.4 Công suất đùn: 25–30 kg/h 2.5 Tốc độ dây chuyền sản xuất: 30–180 m/phút (với căn chỉnh sợi gọn gàng) 2.6 Chiều cao tâm: 1,1 mét (có thể điều chỉnh lên, xuống, trái và phải) 2.7 Kích thước dây chuyền sản xuất: Dài 15 m × Rộng 2,5 m × Cao 2,5 m 2.8 Điện áp ba pha: 380 V, 3 pha, 50 Hz 2.9 Tổng công suất: 50 kW; mức tiêu thụ điện năng trung bình thực tế: 20 kWh/giờ
Yêu cầu nhà xưởng: 3.1 Kích thước nhà xưởng (D × R × C): 25 m × 5 m × 3,5 m (diện tích sàn khuyến nghị từ 300 mét vuông trở lên; sàn phải bằng phẳng) 3.2 Nhiệt độ ≤ 50 °C, độ ẩm ≤ 95 phần trăm 3.3 Nguồn điện: hệ thống năm dây ba pha (tức là ba dây nóng, một dây trung tính và một dây nối đất), 380 V, 50 Hz 3.4 Nhà xưởng phải được trang bị bể nước làm mát 2 mét khối, máy nén khí, dầu bánh răng và cáp 5 lõi



Máy đùn trục vít đơn PFES3D-45:
Công suất gia nhiệt: 10 kW;
Công suất quạt: 0,5 kW;
Công suất động cơ: 11 kW;
Phễu sấy: 6,75 kW;
Đầu đùn: 2 kW;
Bể nước điều chỉnh nhiệt độ: 12,5 kW;
Bể nước làm mát: 0,9 kW;
Máy thổi khí nóng: 0,75 kW;
Bộ kéo hai trục cao su: 1,5 kW;
Máy đo đường kính laser hai chiều - Giá đỡ cuộn dây: 0,4 kW;
Máy quấn servo một trạm: 2 kW;
Tổng công suất lắp đặt của thiết bị: khoảng 50 kW;
Tiêu thụ điện năng trong quá trình sản xuất bình thường: khoảng 10–15 kW

Bảng thông số kỹ thuật thiết bị

I. Máy sấy thép không gỉ 50 kg: 1 Đơn vị
1. Dung tích: 50 kg
2. Công suất gia nhiệt: 6 kW
3. Công suất quạt: 0,75 kW
4. Trọng lượng: 90 kg
5. Có thiết kế ống dẫn khí nóng cong độc đáo để ngăn cặn bột tích tụ ở
đáy bộ phận làm nóng, có thể gây cháy.
6. Trống và các bộ phận bên trong đều được làm bằng thép không gỉ.
7. Trống có thể tháo rời khỏi đế, giúp dễ dàng vệ sinh và thay đổi vật liệu nhanh chóng.
8. Được trang bị bộ điều khiển nhiệt độ chỉ báo sai số tỷ lệ để kiểm soát nhiệt độ chính xác.
Hệ thống bảo vệ quá nhiệt kép giúp giảm thiểu rủi ro tai nạn
do lỗi con người hoặc hỏng hóc cơ khí.

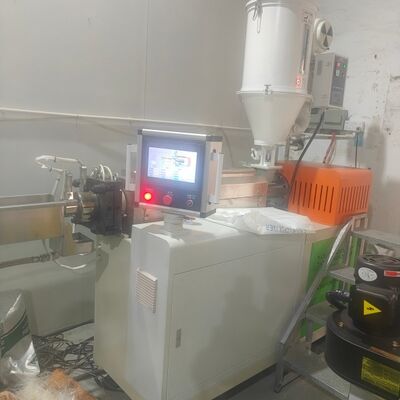

II. Máy đùn sợi 3D đơn sắc PFES3D-45: Một
bộ
1. Đường kính trục vít: Ø45mm
2. Tỷ lệ chiều dài/đường kính (L/D): 28:1
3. Loại trục vít: Đa năng cho PLA, PEDG, ABS và TPU
4. Trục vít và nòng được chế tạo từ thép hợp kim 38CrMoAlA chất lượng cao đã qua xử lý nitrided
và đã trải qua quá trình nitriding. Độ cứng nitriding: trục vít ≥
740 HV; nòng ≥ 940 HV. Độ sâu nitriding: trục vít
0,4–0,6 mm, nòng: 0,6–0,7 mm; độ giòn là
Cấp 2 trong cả hai trường hợp.
5. Vỏ được làm bằng thép đúc hợp kim; các bề mặt tiếp xúc giữa vỏ trên và vỏ dưới đã được
mài chính xác. Các bánh răng được làm bằng thép 40Cr và đã trải qua xử lý nhiệt chuẩn hóa,
ram và tôi, sau đó là mài mặt răng,
cho độ nhám bề mặt Ra 0,8. Chúng có khả năng hấp thụ sốc,
chống mài mòn và hoạt động êm ái.
6. Hộp số: Hộp số (Bruker)
7. Công suất động cơ: động cơ 11 kW
8. Phương pháp điều khiển: Điều khiển tần số biến đổi (Haipumonte)
9. Vùng kiểm soát nhiệt độ: 1,8 kW × 6 vùng
10. Vùng làm mát: 120 W × 4 vùng
11. Vòng gia nhiệt: Vòng gia nhiệt bằng thép không gỉ
12. Rơle trạng thái rắn: Yangming
13. PLC: Xinjie – 1 bộ
14. Mô-đun điều khiển nhiệt độ: Xinjie – 1 bộ
15. Hộp điều khiển dạng cánh tay đòn bằng hợp kim nhôm: 1 đơn vị

III. Khuôn đùn chính xác S136: một bộ

1. Vật liệu khuôn: S136, hoàn thiện gương

2. Kênh dẫn ngắn không có góc chết; sản phẩm hoàn thiện có bề mặt nhẵn

không có khuyết tật như đốm đen và độ chính xác kích thước cao

3. Được trang bị đầu khuôn 2,5 × 3,0: mỗi bộ một cái

4. Đầu khuôn có thể được tùy chỉnh theo yêu cầu của khách hàng



IIII. Bể nước nóng bằng thép không gỉ 304: 1 bộ

1. Chiều dài: 4 m

2. Chiều dài bể nước nóng: 2 m

3. Chiều dài bể nước ấm: 2 m

4. Vật liệu bể: thép không gỉ 304, độ dày: 1,5 mm

5. Khung đế bể: 1 đơn vị (sơn tĩnh điện)

6. Vật liệu: thép Q235 (hàn)

7. Hệ thống tuần hoàn nước nóng bằng thép không gỉ 304: 2 bộ

8. Công suất máy bơm nước bằng thép không gỉ: 120 W × 2 đơn vị (New Territories)

9. Bộ phận gia nhiệt: 1 bộ

10. Công suất gia nhiệt: 12 kW

11. Bánh xe có khóa: 4

12. Đồng hồ đo nhiệt độ loại kim quay tương tự: 2

13. Được trang bị các nút đệm cáp bằng gốm



V. Bể làm mát bằng thép không gỉ 304: một bộ

1. Chiều dài bể: 4 m

2. Vật liệu bể: thép không gỉ 304, độ dày: 1,5 mm

3. Khung đế bể: 1 đơn vị (sơn tĩnh điện)

4. Vật liệu: thép Q235 (hàn)

5. Hệ thống tuần hoàn nước lạnh bằng thép không gỉ 304: 1 bộ

6. Công suất bơm: 120 W × 1 đơn vị (New World)

7. Máy thổi nước hai cấp: 1 đơn vị (máy nén khí do khách hàng cung cấp)

8. Được trang bị các nút đệm cáp bằng gốm



VI. Máy đo đường kính: 1 bộ

1. Thương hiệu: Raist

2. Hệ thống giám sát trực tuyến thời gian thực

3. Độ chính xác đo: 0,001 mm

Phạm vi đo: 0,200 mm–10,00 mm


VII. Bộ kéo hai trục cao su + máy thổi khí nóng: một bộ

1. Phương pháp kéo: kéo hai trục

2. Vật liệu trục kéo: cao su nhập khẩu

3. Phương pháp điều chỉnh: điều chỉnh dọc bằng vít me bằng thép không gỉ 304

4. Phương pháp truyền động: truyền động bằng dây đai đồng bộ

5. Công suất kéo: động cơ servo 1,5 kW

6. Điều khiển tốc độ: điều khiển PLC

7. Tốc độ kéo: 0–300 m/phút

8. Bộ sấy thổi khí áp suất cao 0,75 kW

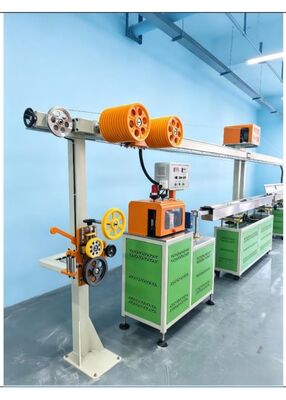

VIII. Giá đỡ dây căng ngang 8 mét có bộ đếm mét: một

bộ

1. Chiều dài giá đỡ: 8 m

2. Chiều cao: 1,97 m

3. Cuộn dây lưu trữ: cuộn dây lưu trữ ABS, 11 + 12 chiếc

4. Chiều dài lưu trữ dây: 150 m

5. Động cơ giảm tốc 400 kW

6. Bột từ kép 2,5 kg


Bộ đếm mét có độ chính xác cao

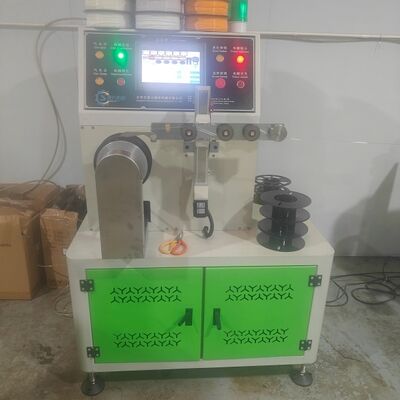

VIIII. Máy quấn servo một trạm: 1 bộ

1. Bộ dừng cuộn dây: 1 bộ

2. Động cơ bước định vị: 1 bộ

3. Phương pháp điều khiển định vị: điều khiển động cơ bước Leisi

4. Động cơ servo trục chính 1,5 kW: 1 bộ

5. Phương pháp điều khiển trục chính: điều khiển servo

6. Chức năng thay cuộn dây bằng khí nén, có khả năng quấn không cần lõi

7. Báo động và tắt máy tự động khi đạt đến chiều dài cài đặt, với chức năng tắt máy khi đứt chỉ bổ sung

8. Quấn dây ổn định với độ ổn định tuyệt vời

9. Tương thích với các cuộn vật liệu nặng 1–5 kg


Được trang bị chức năng lưu trữ thông số kỹ thuật cuộn vật liệu

Máy đóng gói chân không 400G

VV. Máy trộn màu 50 kg

VVI. Máy sấy 100 kg + bộ cấp liệu: 1 đơn vị
