Máy đùn sợi in 3D PFES3D-45 PLA ABS PETG, Dây chuyền đùn sợi in 3D, Máy đùn sợi 3D 1.75/2.85mm

          Máy Đùn Sợi Nhựa Máy Đùn Sợi Nhựa 3D PFES3D-45 PLA ABS PETG

     Máy Đùn Sợi Nhựa 3D của chúng tôi đi đầu trong công nghệ sản xuất sợi nhựa. Được thiết kế để có độ chính xác và hiệu quả cao, những máy này là lựa chọn lý tưởng để sản xuất sợi nhựa chất lượng cao được sử dụng trong các ứng dụng in 3D.
Các tính năng chính:
Các loại sợi nhựa đa năng: Máy của chúng tôi có thể sản xuất nhiều loại vật liệu sợi nhựa, bao gồm PLA, ABS, PETG, TPU và hơn thế nữa, đáp ứng nhu cầu in 3D đa dạng.
Kích thước sợi nhựa tùy chỉnh: Với các cài đặt có thể điều chỉnh, máy của chúng tôi cho phép sản xuất sợi nhựa với nhiều đường kính và dung sai khác nhau để đáp ứng các yêu cầu in cụ thể.
Công nghệ đùn tiên tiến: Được trang bị bộ đùn tiên tiến và điều khiển chính xác, máy của chúng tôi đảm bảo chất lượng sợi nhựa nhất quán và độ chính xác đường kính.
Làm mát và quấn hiệu quả: Hệ thống của chúng tôi có cơ chế làm mát và quấn hiệu quả, tạo ra hình dạng sợi nhựa đồng nhất và quấn mịn vào cuộn.
Đảm bảo chất lượng: Các kiểm tra chất lượng nghiêm ngặt được tích hợp vào quy trình sản xuất để đảm bảo chất lượng sợi nhựa và khả năng in.

     Dây chuyền đùn sợi nhựa PFES3D-45 phù hợp với các vật liệu nhiệt độ bình thường như ABS/PLA/HIPS/PETG/NYLON/PC

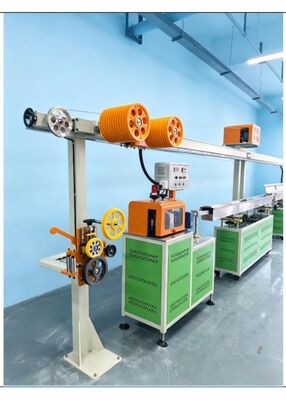

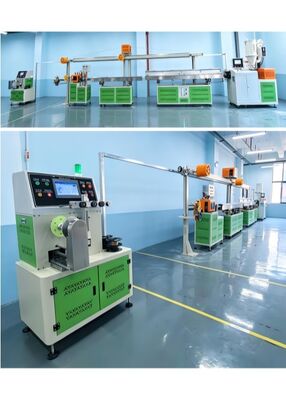

Dây chuyền sản xuất bao gồm máy đùn có độ chính xác cao, khuôn thép hợp kim chất lượng cao, bể nước nhiệt độ không đổi, máy kéo servo, giá đỡ dây lưu trữ tự động và thiết bị quấn tự động. Loạt dây chuyền sản xuất này đều áp dụng điều khiển vòng kín PID và chương trình điều khiển PLC, thao tác thuận tiện và nhanh chóng.

     Máy đùn sợi nhựa máy in 3D phù hợp để làm ABS, PLA, PC, PA, pet, PETG, Pei, PVA, peek và các vật liệu 3D khác với đặc điểm dung sai ổn định và quấn gọn gàng. Máy làm sợi nhựa đùn này có giá thành kinh tế cho sản xuất hàng loạt

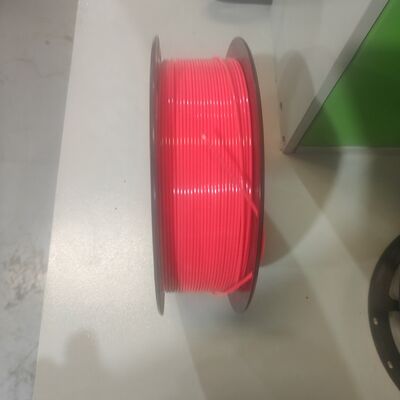

      Lĩnh vực ứng dụng: In 3D là công nghệ in mới nhất. Với nhu cầu ngày càng tăng về máy in 3D, sợi nhựa in 3D có tiềm năng thị trường lớn và chủ yếu được sử dụng trong máy in 3D. Chúng tôi chủ yếu sản xuất sợi nhựa in 3D như ABS, PLA, PETG và TPU, với đường kính từ 1,75 đến 3,0 mm. Dung sai đường kính có thể được kiểm soát trong khoảng ±0,03 mm và tốc độ đùn dao động từ 30 đến 180 mét mỗi phút, đảm bảo sắp xếp sợi nhựa gọn gàng.
Các thông số kỹ thuật chính: 2.1 Đường kính trục vít: Ø45 mm 2.2 Tỷ lệ chiều dài trên đường kính (L/D): 28:1 2.3 Tốc độ trục vít: 0–100 vòng/phút (điều khiển tốc độ tần số biến đổi tự động) 2.4 Sản lượng đùn: 25–30 kg/h 2.5 Tốc độ dây chuyền sản xuất: 30–180 m/phút (với căn chỉnh sợi gọn gàng) 2.6 Chiều cao tâm: 1,1 mét (có thể điều chỉnh lên, xuống, trái và phải) 2.7 Kích thước dây chuyền sản xuất: Dài 15 m × Rộng 2,5 m × Cao 2,5 m 2.8 Điện áp ba pha: 380 V, 3 pha, 50 Hz 2.9 Tổng công suất: 50 kW; mức tiêu thụ điện năng trung bình thực tế: 20 kWh/giờ
Yêu cầu xưởng: 3.1 Kích thước xưởng (D × R × C): 25 m × 5 m × 3,5 m (diện tích sàn khuyến nghị từ 300 mét vuông trở lên; sàn phải bằng phẳng) 3.2 Nhiệt độ ≤ 50 °C, độ ẩm ≤ 95 phần trăm 3.3 Nguồn điện: hệ thống năm dây ba pha (tức là ba dây nóng, một dây trung tính và một dây nối đất), 380 V, 50 Hz 3.4 Xưởng phải được trang bị bể nước làm mát 2 mét khối, máy nén khí, dầu bánh răng và cáp 5 lõi



Máy đùn trục vít đơn PFES3D-45:
Công suất sưởi: 10 kW;
Công suất quạt: 0,5 kW;
Công suất động cơ: 11 kW;
Phễu sấy: 6,75 kW;
Khuôn đùn: 2 kW;
Bể nước điều chỉnh nhiệt độ: 12,5 kW;
Bể nước làm mát: 0,9 kW;
Máy thổi khí nóng: 0,75 kW;
Thiết bị kéo hai trục lăn cao su: 1,5 kW;
Thiết bị đo đường kính laser hai chiều - Giá đỡ dây lưu trữ: 0,4 kW;
Máy quấn servo một trạm: 2 kW;
Tổng công suất lắp đặt của thiết bị: khoảng 50 kW;
Mức tiêu thụ điện năng trong quá trình sản xuất bình thường: khoảng 10–15 kW

Bảng thông số kỹ thuật thiết bị

I. Máy sấy thép không gỉ 50 kg: 1 Đơn vị
1. Dung tích: 50 kg
2. Công suất sưởi: 6 kW
3. Công suất quạt: 0,75 kW
4. Trọng lượng: 90 kg
5. Có thiết kế ống dẫn khí nóng cong độc đáo để ngăn bột dư tích tụ ở
đáy bộ phận làm nóng, có thể gây cháy.
6. Trống và các bộ phận bên trong đều được làm bằng thép không gỉ.
7. Trống có thể tháo rời khỏi đế, giúp dễ dàng vệ sinh và thay đổi vật liệu nhanh chóng.
8. Được trang bị bộ điều khiển nhiệt độ chỉ báo độ lệch tỷ lệ để kiểm soát nhiệt độ chính xác.
Hệ thống bảo vệ quá nhiệt kép giảm thiểu rủi ro tai nạn
gây ra bởi lỗi con người hoặc hỏng hóc cơ khí.

II. Máy đùn sợi nhựa 3D đơn trục PFES3D-45: Một
bộ
1. Đường kính trục vít: Ø45mm
2. Tỷ lệ chiều dài trên đường kính (L/D): 28:1
3. Loại trục vít: Đa năng cho PLA, PEDG, ABS và TPU
4. Trục vít và nòng được sản xuất từ thép 38CrMoAlA được nitrat hóa chất lượng cao
và đã trải qua quá trình nitrat hóa. Độ cứng nitrat hóa: trục vít ≥
740 HV; nòng ≥ 940 HV. Độ sâu nitrat hóa: trục vít
0,4–0,6 mm, nòng: 0,6–0,7 mm; độ giòn là
Cấp 2 trong cả hai trường hợp.
5. Vỏ được làm bằng thép đúc hợp kim; các bề mặt tiếp xúc giữa vỏ trên và vỏ dưới đã được
mài chính xác. Các bánh răng được làm bằng 40Cr và đã trải qua quá trình chuẩn hóa,
ram và tôi nhiệt, sau đó mài mặt bánh răng,
tạo ra độ nhám bề mặt Ra 0,8. Chúng mang lại khả năng hấp thụ sốc,
chống mài mòn và độ ồn thấp.
6. Hộp số: Hộp số (Bruker)
7. Công suất động cơ: động cơ 11 kW
8. Phương pháp điều khiển: Điều khiển tần số biến đổi (Haipumonte)
9. Vùng điều khiển nhiệt độ: 1,8 kW × 6 vùng
10. Vùng làm mát: 120 W × 4 vùng
11. Vòng gia nhiệt: Vòng gia nhiệt bằng thép không gỉ
12. Rơle trạng thái rắn: Yangming
13. PLC: Xinjie – 1 bộ
14. Mô-đun điều khiển nhiệt độ: Xinjie – 1 bộ
15. Hộp điều khiển dạng console bằng hợp kim nhôm: 1 đơn vị

III. Khuôn đùn chính xác S136: một bộ

1. Vật liệu khuôn: S136, hoàn thiện gương

2. Kênh dẫn ngắn không có góc chết; sản phẩm hoàn thiện có bề mặt nhẵn

không có khuyết tật như đốm đen, và độ chính xác kích thước chính xác

3. Được trang bị đầu khuôn 2,5 × 3,0: mỗi bộ một cái

4. Đầu khuôn có thể được tùy chỉnh để đáp ứng yêu cầu của khách hàng



IIII. Bể nước nóng bằng thép không gỉ 304: 1 bộ

1. Chiều dài: 4 m

2. Chiều dài bể nước nóng: 2 m

3. Chiều dài bể nước ấm: 2 m

4. Vật liệu bể: thép không gỉ 304, độ dày: 1,5 mm

5. Khung đế bể: 1 đơn vị (sơn tĩnh điện)

6. Vật liệu: thép Q235 (hàn)

7. Hệ thống tuần hoàn nước nóng 304: 2 bộ

8. Công suất máy bơm nước bằng thép không gỉ: 120 W × 2 đơn vị (New Territories)

9. Bộ phận gia nhiệt: 1 bộ

10. Công suất sưởi: 12 kW

11. Bánh xe có phanh: 4

12. Đồng hồ đo nhiệt độ loại kim tương tự: 2

13. Được trang bị các nút đệm cáp bằng gốm



V. Bể làm mát bằng thép không gỉ 304: một bộ

1. Chiều dài bể: 4 m

2. Vật liệu bể: thép không gỉ 304, độ dày: 1,5 mm

3. Khung đế bể: 1 đơn vị (sơn tĩnh điện)

4. Vật liệu: thép Q235 (hàn)

5. Hệ thống tuần hoàn nước lạnh 304: 1 bộ

6. Công suất bơm: 120 W × 1 đơn vị (New World)

7. Máy thổi nước hai giai đoạn: 1 đơn vị (máy nén khí do khách hàng cung cấp)

8. Được trang bị các nút đệm cáp bằng gốm



VI. Máy đo đường kính: 1 bộ

1. Thương hiệu: Raist

2. Hệ thống giám sát trực tuyến thời gian thực

3. Độ chính xác đo: 0,001 mm

Phạm vi đo: 0,200 mm–10,00 mm


VII. Thiết bị kéo hai trục lăn cao su + máy thổi khí nóng: một bộ

1. Phương pháp kéo: kéo hai trục lăn

2. Vật liệu trục lăn kéo: cao su nhập khẩu

3. Phương pháp điều chỉnh: điều chỉnh dọc bằng vít me bằng thép không gỉ 304

4. Phương pháp truyền động: truyền động bằng dây đai đồng bộ

5. Công suất kéo: động cơ servo 1,5 kW

6. Điều khiển tốc độ: điều khiển PLC

7. Tốc độ kéo: 0–300 m/phút

8. Đơn vị sấy bằng máy thổi áp suất cao 0,75 kW


VIII. Giá đỡ dây lưu trữ căng ngang 8 mét có bộ đếm mét: một

bộ

1. Chiều dài giá đỡ: 8 m

2. Chiều cao: 1,97 m

3. Cuộn dây lưu trữ: cuộn dây lưu trữ ABS, 11 + 12 chiếc

4. Chiều dài lưu trữ dây: 150 m

5. Động cơ giảm tốc 400 kW

6. Bột từ trục kép 2,5 kg


Bộ đếm mét có độ chính xác cao

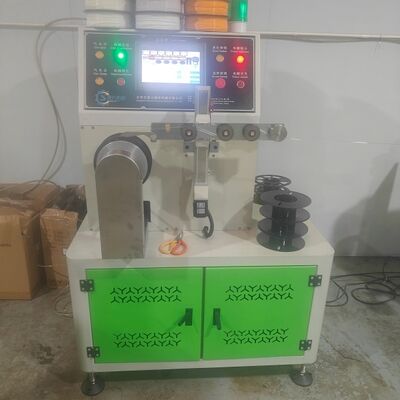

VIIII. Máy quấn servo một trạm: 1 bộ

1. Bộ dừng cuộn dây: 1 bộ

2. Động cơ bước định vị: 1 bộ

3. Phương pháp điều khiển định vị: điều khiển động cơ bước Leisi

4. Động cơ servo trục chính 1,5 kW: 1 bộ

5. Phương pháp điều khiển trục chính: điều khiển servo

6. Chức năng thay cuộn khí nén, có khả năng quấn không cần lõi

7. Tự động báo động và tắt khi đạt đến chiều dài cài đặt, với chức năng tắt bổ sung khi đứt chỉ

8. Sắp xếp chỉ ổn định với độ ổn định tuyệt vời

9. Tương thích với các cuộn vật liệu nặng 1–5 kg


Được trang bị chức năng lưu trữ thông số kỹ thuật cuộn vật liệu

Máy đóng gói chân không 400G

VV. Máy trộn màu 50 kg

VVI. Máy sấy 100 kg + máy cấp liệu: 1 đơn vị
